Cardioline ECG100L a 12 derivazioni e 3/6 canali

Cardioline ECG100L a 12 derivazioni e 3/6 canali

Informazioni generali | Informazioni tecniche | Dotazione standard | Compatibile con | Download | Domande e risposte dei colleghi |
Codice:
Codice produttore
Marca: CARDIOLINElink
Conf.:
Disponibilità:
heart_plus
schedule
Prezzo di listino 1.360,00 €
(Prezzo i.e.)
Prezzo ivato 999,60 €
Finanziamento in 10 rate a tasso zero con Sella Personal Credit
Acquistabile con finanziamento a 10 rate a tasse zero: rate a partire da 95,20 € + iva.
info Informazioni generali
assignment Informazioni tecniche
work Dotazione standard
list Compatibile con
save_alt Download
forum Domande e risposte dei colleghi

Informazioni generali

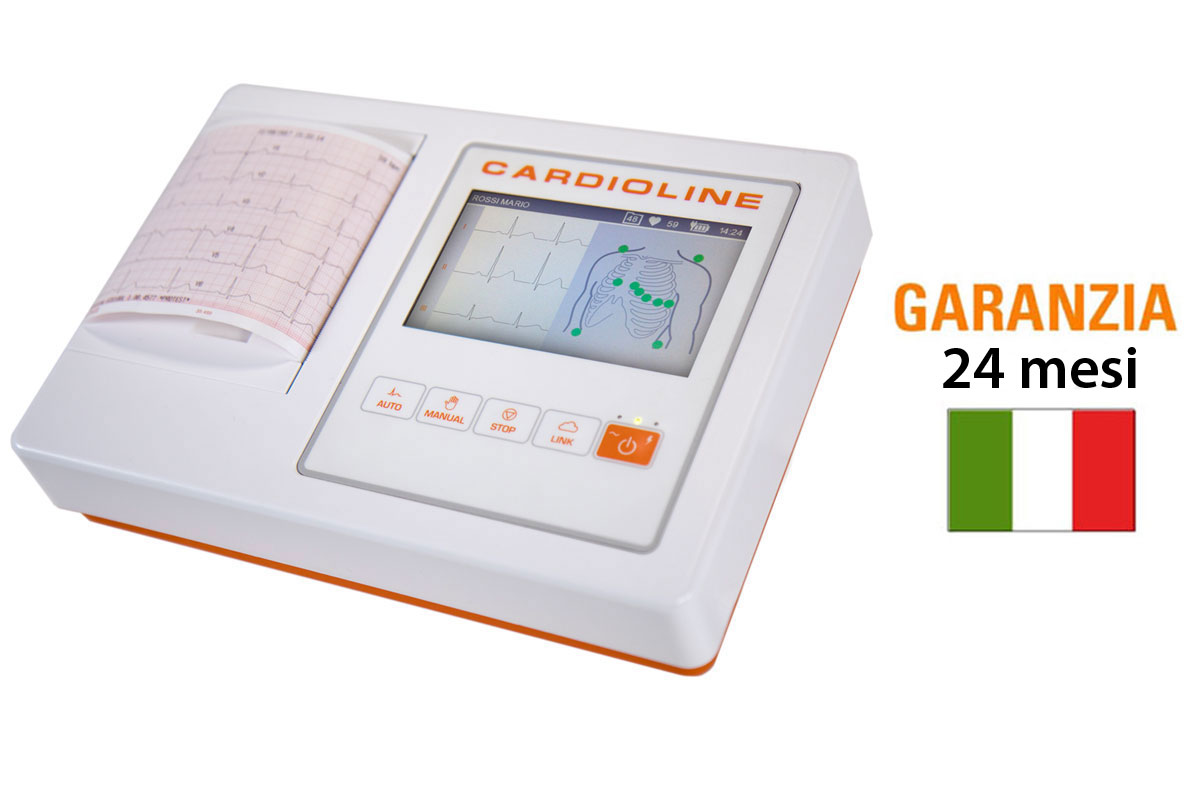

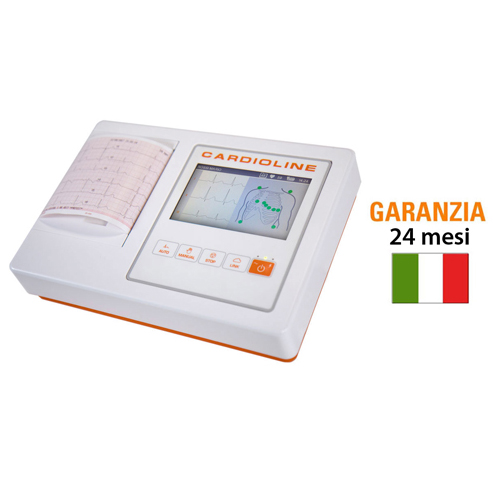

ECG100L è un elettrocardiografo diagnostico a 12 derivazioni portatile, pratico e molto semplice da usare grazie all'ampio display touchscreen e ai tasti funzione.

Questo modello  ha una garanzia di 2 anni.

Il dispositivo è dotato di connettività micro-USB; gli esami ECG possono esportati in formato SCP. Funziona a batteria o con alimentazione di rete.

I formati di stampa supportati includono: standard o Cabrera; AUTO e STAT 12 derivazioni con 4 layout in stampa (6×2, 3×4, 3×4+1, 3×4+3), Manuale 3/6/12 canali in stampa.

Il segnale ECG è acquisito mediante un cavo paziente a 10 fili ed è visualizzato in tempo reale su uno schermo LCD integrato nel dispositivo. L’elettrocardiografo può analizzare e memorizzare i tracciati ECG, inviarli a una periferica esterna via Internet o via micro-USB, stampare un ECG a 12 derivazioni in modalità automatica o manuale mediante stampante termica.


È possibile implementare ECG100L con le seguenti opzioni da acquistare a parte:

Opzione interpretazione di Glasgow
È un algoritmo di interpretazione sviluppato presso l’Università di Glasgow, che offre il quadro completo dell’ecg a riposo, tra cui l’interpretazione pediatrica completa e il riconoscimento dell’infarto miocardico acuto con sopraslivellamento del tratto ST, perfetto per le applicazioni in emergenza. Questo algoritmo di interpretazione tiene conto di criteri specifici del paziente quali sesso, età, genere e razza, e assicura un alto livello ed accuratezza. Questa interpretazione deve essere poi rivista e validata dallo specialista che completerà il referto prima di archiviarlo o esportarlo.

ECG Easy App
Software per la gestione informatizzata dell’esame ECG a riposo. La Easy App è selezionabile in diverse lingue (IT, DE, FR, ES, PT, CZ, TR, RU, PL).

Compatibile con

Dotazione standard

  • Cavo paziente ECG IEC, 10 fili, spina 4mm
  • Adattatori per spina/snap 4mm, 10 pezzi
  • Elettrodi monouso ECG, connettore 4 mm, confezione da 60 pezzi
  • Cavo alimentazione 10 A 2mt
  • Carta ECG rotolo, 100mm, 20mt conf. 2pz.
  • Manuale d'uso
  • Garanzia Cardioline: 2 anni



Informazioni tecniche

Acquisizione ECG
  • Derivazioni ECG: 12-derivazioni (I, II, III, aVR-L-F, V1-6)
  • Cavo Paziente: Standard 15D, cavo paziente 10 fili
  • CMMR: > 100dB
  • Impedenza in ingresso DC: 100MΩ
  • Convertitore: A/D 17 bit
  • Frequenza di campionamento: 32000 campioni/secondo/canale
  • Conversione: A/D 17 bit
  • Risoluzione: 5 μV/LSB
  • Range dinamico: +/- 325 mV
  • Banda passante: 0,05-150 Hz
  • Riconoscimento pacemaker: Riconoscimento hardware accoppiato con filtro di convoluzione digitale
  • Protezione da defibrillazione: AAMI/IEC standard
  • Front-end performance: ANSI/AAMI IEC 60601-2-25:2011
  • Modalità di acquisizione: Automatica (12 derivazioni), Manuale (3/6 derivazioni), Stat (12 derivazioni), Ritmo (1 derivazione compattata)
  • Modalità di acquisizione e stampa: AUTO e STAT 12 derivazioni con 4 layout in stampa (6×2, 3×4, 3×4+1, 3×4+3), Manuale 3/6/12 canali in stampa.
  • Configurazione derivazioni: Standard, Cabrera
Elaborazione
  • Riconoscimento pacemaker: riconoscimento hardware conforme a requisiti 60601-2-25
  • Riconoscimento lead-fail: indipendente su tutte le derivazioni
  • Range frequenza cardiaca: 30 - 300 bpm
  • Stabilizzazione linea di base: filtro passa alto diagnostico completamente digitale
  • Filtro AC: filtro adattivo digitale 50/60 Hz
  • Filtri muscolari: filtro passa basso digitale a 25/40 Hz (per stampa e visualizzazione)
  • Misure ECG: tutte le derivazioni, medie, corrette
  • Memoria interna: 50 ECG
  • Formati di esportazione: SCP
  • Connettività: micro-USB
Display
  • Tipo display: LCD 5" a colori retroilluminato touchscreen
  • Risoluzione display: 800×480
  • Dati visualizzati: 3/6/12 derivazioni in tempo reale
  •  Formati visualizzati: 6×2, 6×1, 3×1
Tastiera
  • Tipo tastiera: Touchscreen più tasti funzionali dedicati
  • Tasti dedicati: Auto, Manual, Stop, Link
Stampante
  • Tecnologia: testina termica 108 mm
  • Risoluzione: 8 dots/mm
  • Velocità: 5, 10, 25, 50 mm/s
  • Sensibilità/guadagno: 5, 10, 20 mV/mm
  • Tipo carta: rotolo carta termica 100×2000 mm
  • Stampa Auto: 3, 3+1, 6 canali; Standard o Cabrera
  • Formati di stampa: 6×2, 3×4, 3×4+1, 3×4+3, Ritmo
  • Stampa Manuale: 3/6 canali;Standard o Cabrera; 5,10,25,50 mm/sec
  • Alimentazione Alimentatore medicale AC e batteria interna ricaricabile
  • Alimentatore Medicale - Mod. AFM60US18 - XP Power Limited
  • Tensione in ingresso alimentatore 100-240 Vac
  • Frequenza in ingresso alimentatore 50/60 Hz
  • Uscita nominale alimentatore 30 W, 18 V, 1.67 A
  • Dimensioni: 270 × 190 × 60 mm
  • Peso: 1,48 Kg

Download

Brochure
Accessori
Prodotti simili e correlati

Chiedi a un collega

Hai ancora qualche dubbio? Vuoi ulteriori informazioni?
Invia ora la tua domanda ai colleghi che hanno già acquistato questo prodotto.
Invia la tua domanda
Domande/Risposte
Domanda

Buongiorno, se volessi acquistare questo prodotto come utilizzo in telemedicina per la refertazione di quali altri accessori-servizi avrei bisogno?

Risposte
- 22/11/2024

Buongiorno,
per utilizzare questo prodotto in telemedicina per la refertazione, è necessario aggiungere:

  • l'applicativo Easy APP per la gestione dell’anagrafica e il repository per gli esami
  • il pacchetto telemedicina.
Cordiali saluti

Domanda

Buongiorno tramite l'uscita LAN è possibile inviare file PDF direttamente al server?

Risposte
- 30/06/2023

Buongiorno,

è possibile inviare file PDF direttamente al server ma è necessario l'utilizzo di ECGEasyApp, un’applicazione PC dedicata alla gestione degli esami eseguiti con elettrocardiografi Cardioline.

Cordiali saluti

Domanda

Salve, per il Cardioline ECG100L a 12 derivazioni e 3/6 canali costo 990,00 +iva, la dotazione standard è inclusa nel pacchetto?

Risposte
- 07/03/2022

Buongiorno,

in questo caso si tratta della versione standard che comprende:

  • Garanzia Cardioline 24 mesi
  • 100 elettrodi monouso
  • 1 rotolo di carta termica 100mm x 20m
  • 10 adattatori universali per spina 4 mm
  • 1 cavo paziente
  • 1 alimentatore con cavo di 2 m
  • Manuale d'uso in italiano

Qualora fosse interessato alle versioni con interpretazione di Glasgow, o completo con Glasgow e EasyApp, le indichiamo di seguito i link diretti alle schede informative di entrambe le versioni:

Cordiali saluti


Domanda

Si possono adattare gli elettrodi. A pinza?

Risposte
- 15/03/2021

Buongiorno,

assolutamente si, è sufficiente sfilare l'attacco per gli elettrodi monouso a francobollo fornito in dotazione, ed inserire la terminazione del cavo nel foro dell'elettrodo a pinza, così come in quello dell'elettrodo precordiale a ventosa.

Di seguito i riferimenti delle due tipologie di elettrodo riutilizzabile Cardioline: cod. 4200010 (a pinza); cod. 4200014 (precordiali). Entrambi i modelli sono indicati per pazienti adulti, ma a catalogo abbiamo anche la misura pediatrica.

Cordiali saluti
